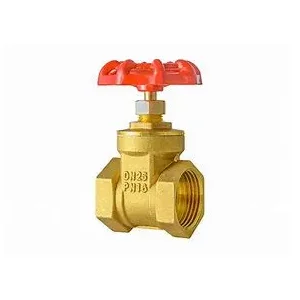

Ποια είναι τα κύρια συστατικά μιας βαλβίδας πύλης;

Σε σταθμούς ηλεκτροπαραγωγής, αγωγούς πετρελαίου και φυσικού αερίου, συστήματα νερού και άλλες βιομηχανικές εργασίες,βαλβίδες πύληςείναι κρίσιμες συσκευές ελέγχου ροής.  Χρησιμοποιούνται κυρίως για να ξεκινήσουν ή να τερματίσουν τη ροή υγρών, όχι για να τον ελέγξουν.    Η εξέταση των βασικών εξαρτημάτων μιας βαλβίδας πύλης είναι ζωτικής σημασίας για την κατανόηση του τρόπου λειτουργίας του και γιατί ενεργεί σταθερά σε διαφορετικά σενάρια.

Σώμα: Η βάση της βαλβίδας

Η θεμελιώδης δομή της βαλβίδας είναι το σώμα, το οποίο στεγάζει όλα τα εσωτερικά εξαρτήματα.  Είναι συνήθως κατασκευασμένο από χυτοσίδηρο, όλκιμο σίδηρο, ανοξείδωτο χάλυβα ή ανθρακούχο χάλυβα, ανάλογα με τη χρήση και το είδος του υγρού.   Το σώμα μπορεί να υπομείνει την πίεση του συστήματος και να προσκολληθεί σταθερά στους σωλήνες χάρη στα φλαντζικά, σπείρωμα ή συγκολλημένα άκρα του.

Bonnet: Φρουρά του εσωτερικού συστήματος

Για να προστατεύσει τα εσωτερικά συστατικά της βαλβίδας, το καπό, το οποίο τοποθετείται πάνω από το σώμα, δημιουργεί σφραγίδα. Τα μπουλόνια ή μια σύνδεση με σπείρωμα χρησιμοποιούνται για να την εξασφαλίσουν στο σώμα. Επιπλέον, το καπό δίνει πρόσβαση για συντήρηση και ενεργεί ως σημείο τοποθέτησης για το στέλεχος. Τα καλύμματα είναι τόσο ανθεκτικά σε διαρροές όσο και ανθεκτικές στην πίεση σε εφαρμογές υψηλής πίεσης.

Πύλη: Το στοιχείο ελέγχου ροής

Η πύλη, που αναφέρεται επίσης ως δίσκος ή σφήνα, είναι το κινούμενο μέρος που ελέγχει τη ροή. Όταν ανυψώνεται, επιτρέπει στο υγρό να περάσει ελεύθερα. Όταν μειώνεται, εμποδίζει πλήρως το πέρασμα. Οι πύλες έρχονται σε διάφορα σχήματα, όπως στερεά σφήνα, εύκαμπτη σφήνα ή παράλληλη διαφάνεια, καθένα κατάλληλη για διαφορετικές συνθήκες πίεσης και θερμοκρασίας. Ο επίπεδης σχεδίασης επιτρέπει την ελάχιστη πτώση πίεσης όταν η βαλβίδα είναι πλήρως ανοιχτή.

Στέλεχος: Η σύνδεση μεταξύ της πύλης και του χειροποίητου τροχού

Ο ενεργοποιητής, ο οποίος είναι συνήθως κινητήρας ή χειρός, συνδέεται με την πύλη από το στέλεχος.  Το στέλεχος αυξάνει ή μειώνει την πύλη περιστρέφοντας ή κινούμενοι γραμμικά καθώς ο χειριστής στρέφει τον τροχό.  Τόσο τα αυξανόμενα όσο και τα μη αυξανόμενα στελέχη είναι δυνατά.  Ενώ ένα μη αυξανόμενο στέλεχος είναι πιο συμπαγές και πιο κατάλληλο για περιορισμένες ή υπόγειες εγκαταστάσεις, ένα αυξανόμενο στέλεχος προσφέρει έναν ορατό δείκτη της θέσης της βαλβίδας.

Δαχτυλίδια καθισμάτων: Εξασφάλιση ασφαλούς προσαρμογής

Όταν η πύλη είναι κλειστή, πιέζει τα δαχτυλίδια του καθίσματος, τα οποία τοποθετούνται μέσα στο σώμα της βαλβίδας.  Προκειμένου να επιτευχθεί μια σφιχτή σφραγίδα και να σταματήσει διαρροές, αυτά τα καθίσματα είναι απαραίτητα.  Ανάλογα με τις συνθήκες των υπηρεσιών, συχνά κατασκευάζονται από μέταλλα που αντιστέκονται στη διάβρωση ή εξοπλισμένα με μαλακότερα υλικά σφράγισης.

Gland and Packing: Σταματήστε διαρροές κατά μήκος του στελέχους

Για να σταματήσετε τη διαρροή του υγρού, η συσκευασία είναι μια ουσία που τοποθετείται γύρω από το στέλεχος μέσα στο καπό.  Ένα παξιμάδι συσκευασίας ή αδένα συμπιέζει για να παρέχει μια σφιχτή σφραγίδα.  Η συσκευασία γραφίτη ή PTFE χρησιμοποιείται συχνά σε σύγχρονες βαλβίδες για ανθεκτικότητα και ανθεκτικότητα σε σκληρά υγρά και υψηλές θερμοκρασίες.

Handwheel ή ενεργοποιητής: ο μηχανισμός λειτουργίας

Οι βαλβίδες πύλης λειτουργούν συνήθως με ένα χειροκίνητο τροχό, το οποίο ο χρήστης γυρίζει για να ανοίξει ή να κλείσει την πύλη. Σε αυτοματοποιημένα συστήματα ή σε περιοχές με δύσκολη προς προσκόλληση χρησιμοποιούνται ηλεκτρικοί, πνευματικοί, πνευματικοί ή υδραυλικοί ενεργοποιητές. Αυτές οι συσκευές επιτρέπουν την απομακρυσμένη ή αυτόματη λειτουργία, τη βελτίωση της αποτελεσματικότητας και της ασφάλειας σε σύνθετα συστήματα.

Κάθε μέρος ενόςβαλβίδα πύληςέχει μια ξεχωριστή και κρίσιμη λειτουργία που εξασφαλίζει την ασφάλεια, την αξιοπιστία και τη σωστή λειτουργία.  Κάθε συστατικό βοηθά στη βαλβίδα μια αξιόπιστη επιλογή στα συστήματα ελέγχου υγρών, είτε πρόκειται για το ισχυρό σώμα, την ακριβή πύλη, είτε για τη συσκευασία που προστατεύει από διαρροές.  Το πρώτο βήμα στην επιλογή της καλύτερης επιλογής για βιομηχανίες που απαιτούν εξαιρετική απόδοση και μεγάλη διάρκεια ζωής κατανοεί την κατασκευή μιας βαλβίδας πύλης.
