Ποια είναι η δομή του πυρήνα της βαλβίδας πεταλούδας;

Ποια είναι τα συστατικά που συνθέτουν τη δομή του πυρήνα του αβαλβίδα πεταλούδας?

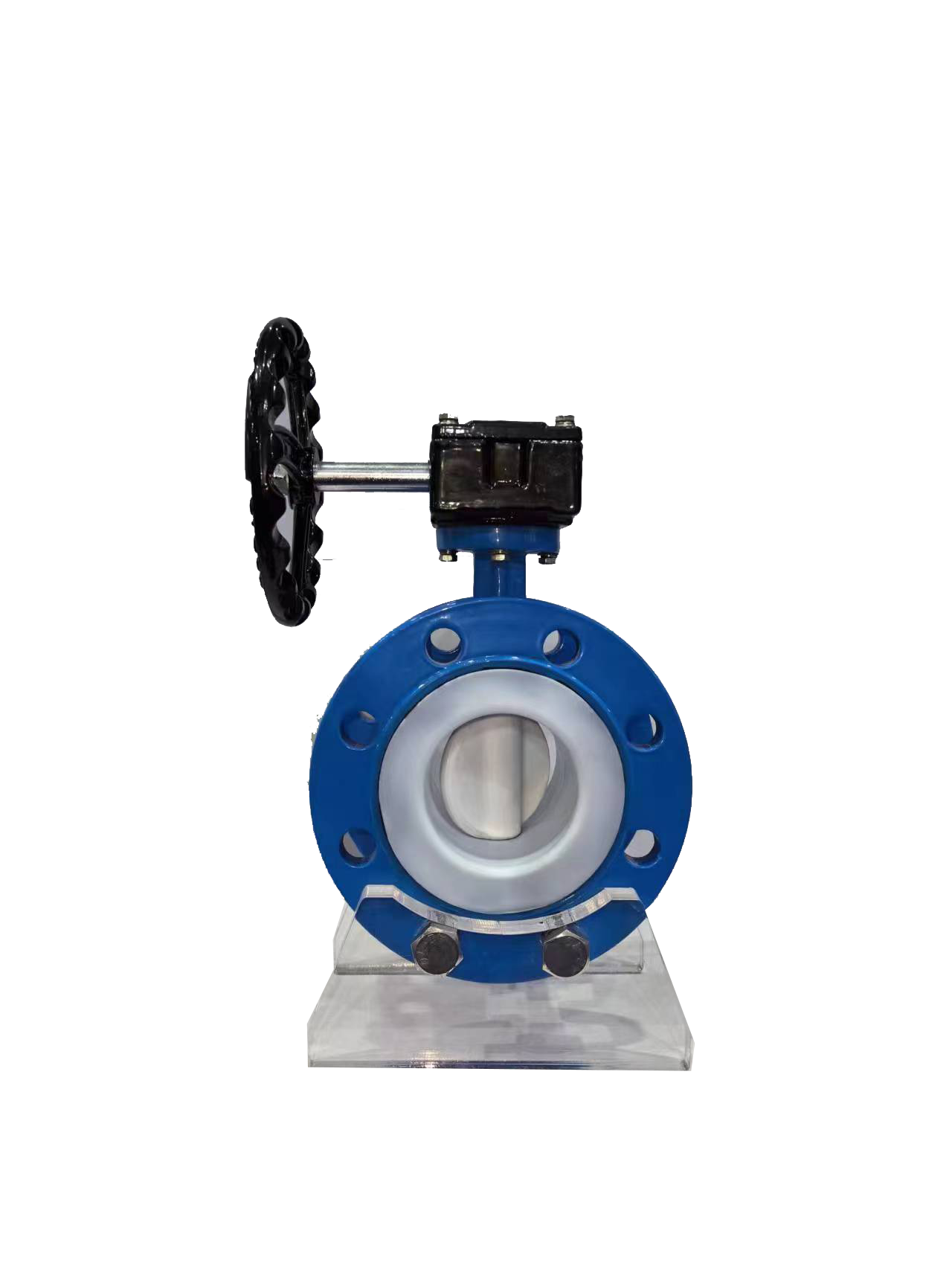

Η βασική δομή του αβαλβίδα πεταλούδαςπεριλαμβάνει κυρίως ένα σώμα βαλβίδας, ένα στέλεχος βαλβίδας, μια πλάκα πεταλούδας και ένα εξάρτημα στεγανοποίησης. Το σώμα της βαλβίδας είναι συνήθως μια ευθεία διαμπερής κυλινδρική δομή με λεία εσωτερικά τοιχώματα για μείωση της μέσης αντίστασης ροής. Το στέλεχος της βαλβίδας συνδέεται με τη διάταξη κίνησης και την πλάκα πεταλούδας, υπεύθυνη για τη μετάδοση της ροπής και την κίνηση της πλάκας πεταλούδας στην περιστροφή. Η πλάκα πεταλούδας είναι ένα εξάρτημα ανοίγματος και κλεισίματος που ρυθμίζει τη ροή περιστρέφοντας γύρω από τον άξονα του στελέχους της βαλβίδας (0 °~90 °) και το σχήμα της επηρεάζει άμεσα την ικανότητα ροής. Το εξάρτημα στεγανοποίησης αποτελείται από έδρα βαλβίδας και υλικό στεγανοποίησης, το οποίο επηρεάζει άμεσα τη συμβατότητα και την απόδοση στεγανοποίησης του μέσου.

Ποιες είναι οι βασικές λεπτομέρειεςβαλβίδα πεταλούδαςσχέδιο πλάκας;

Ως βασικό συστατικό των βαλβίδων πεταλούδας, ο σχεδιασμός των πλακών πεταλούδας επηρεάζει άμεσα τα χαρακτηριστικά ροής και την απόδοση στεγανοποίησης. Η τυπική απλοποιημένη πλάκα πεταλούδας έχει μια ακμή σε σχήμα τόξου, η οποία μπορεί να μειώσει την αντίσταση του υγρού, αλλά η ακτίνα καμπυλότητας πρέπει να ταιριάζει με τη διάμετρο του αγωγού, διαφορετικά είναι εύκολο να σχηματιστούν δίνες. Οι εκκεντρικές πλάκες πεταλούδας (όπως μονή έκκεντρη, διπλή έκκεντρη και τριπλή έκκεντρη) μειώνουν τη φθορά της επιφάνειας στεγανοποίησης μετατοπίζοντας το κέντρο του στελέχους της βαλβίδας, με την τριπλή έκκεντρη πλάκα πεταλούδας να προσθέτει μια πρόσθετη γωνία κλίσης για να επιτευχθεί μηδενική διαρροή και υψηλή αντίσταση θερμοκρασίας και πίεσης. Η ακανόνιστη πλάκα πεταλούδας έχει σχεδιαστεί με νευρώσεις οδηγούς για μέσα που περιέχουν σωματίδια για την αποφυγή απόφραξης σωματιδίων.

Πώς επηρεάζει την απόδοση το στοιχείο στεγανοποίησης των βαλβίδων πεταλούδας;

Το στοιχείο στεγανοποίησης είναι το κλειδί για την επίτευξη μέσης αποκοπής και ρύθμισης ροής στις βαλβίδες πεταλούδας. Το υλικό της έδρας της βαλβίδας πρέπει να επιλέγεται σύμφωνα με τα χαρακτηριστικά του μέσου, όπως καουτσούκ νιτριλίου (NBR) με καλή αντοχή στο λάδι αλλά εύκολη σκλήρυνση σε χαμηλές θερμοκρασίες και φθοριούχο καουτσούκ (FKM) με ισχυρή αντοχή στη διάβρωση αλλά υψηλό κόστος. Η μεταλλική έδρα βαλβίδας πρέπει να ταιριάζει με τη διαφορά σκληρότητας του υλικού της πλάκας πεταλούδας για να αποφευχθεί η διαρροή που προκαλείται από αμοιβαία τριβή. Επιπλέον, η αναλογία πίεσης στεγανοποίησης πρέπει να ελέγχεται με ακρίβεια. Εάν είναι πολύ ψηλά, θα προκαλέσει παραμόρφωση της έδρας της βαλβίδας και εάν είναι πολύ χαμηλή, δεν θα εφαρμόζει σφιχτά, επηρεάζοντας άμεσα το αποτέλεσμα στεγανοποίησης.
