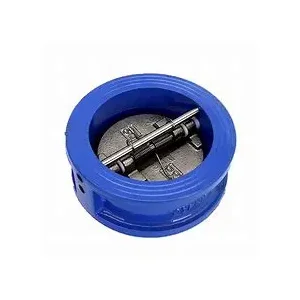

Βαλβίδα ελέγχου πεταλούδας από χυτοσίδηρο

Ως αυτόματη βαλβίδα, η βαλβίδα ελέγχου πεταλούδας από χυτοσίδηρο που παράγεται από το Tanggu Shengshi Huagong διαδραματίζει βασικό ρόλο σε διάφορα συστήματα αγωγών. Βασίζεται κυρίως στη ροή του ίδιου του μέσου για να συνειδητοποιήσει το αυτόματο άνοιγμα και το κλείσιμο του δίσκου της βαλβίδας, εμποδίζοντας έτσι την αποτελεσματική αποτροπή της πίσω ροής του μέσου και εξασφαλίζοντας τη σταθερή και ασφαλή λειτουργία του συστήματος αγωγών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η σύνδεση τύπου πλακιδίων της βαλβίδας ελέγχου πεταλούδας από χυτοσίδηρο καθιστά εύκολη την εγκατάσταση. Μπορεί να συσφίγγεται σφιχτά ανάμεσα σε δύο φλάντζες, εξοικονομώντας πολύ χώρο εγκατάστασης και είναι πολύ κατάλληλη για σενάρια διάταξης αγωγών που περιορίζονται στο χώρο.

Δομή και αρχή εργασίας

(I) Δομικός σχεδιασμός

Η βαλβίδα ελέγχου από χυτοσίδηρο αποτελείται κυρίως από τμήματα πυρήνα όπως σώμα βαλβίδας, δίσκο βαλβίδας, στέλεχος βαλβίδας, ελατήριο (εξοπλισμένο με ορισμένα μοντέλα). Το σώμα της βαλβίδας χυτεύεται σε χυτοσίδηρο, παρέχοντας σταθερή υποστήριξη και σταθερή δομική βάση για ολόκληρη τη βαλβίδα. Ο δίσκος βαλβίδας είναι ένα βασικό στοιχείο για την επίτευξη της συνάρτησης ελέγχου. Το σχήμα και ο δομικός σχεδιασμός του ποικίλλουν ανάλογα με διαφορετικές συνθήκες εργασίας. Οι κοινές μορφές περιλαμβάνουν ένα δίσκο και διπλό δίσκο. Το στέλεχος της βαλβίδας χρησιμοποιείται για τη σύνδεση του δίσκου της βαλβίδας και την καθοδήγηση της τροχιάς της κίνησης για να εξασφαλίσει ότι ο δίσκος βαλβίδας κινείται με ακρίβεια και ομαλά κατά το άνοιγμα και το κλείσιμο. Ορισμένες βαλβίδες ελέγχου είναι εξοπλισμένες με ελατήρια. Η λειτουργία του ελατηρίου είναι να βοηθήσει το δίσκο της βαλβίδας να κλείσει, να ενισχύσει τη σφράγιση κατά το κλείσιμο και να μειώσει την εμφάνιση του σφυριού νερού σε κάποιο βαθμό.

(Ii) Μηχανισμός εργασίας

Όταν το μέσο ρέει στην κανονική κατεύθυνση, η πίεση που παράγεται από το μέσο θα ωθήσει το δίσκο της βαλβίδας για να ξεπεράσει τη δική του βαρύτητα και την πιθανή αντοχή του ελατηρίου, έτσι ώστε ο δίσκος βαλβίδας να περιστρέφεται γύρω από τον άξονα της βαλβίδας ή τον άξονα του πείρου για να ανοίξει. Αυτή τη στιγμή, το μέσο μπορεί να περάσει ομαλά μέσα από τη βαλβίδα και ολόκληρο το σύστημα αγωγών βρίσκεται σε κανονική κατάσταση ροής. Μόλις το μέσο έχει την τάση να ρέει πίσω, η αντίστροφη πίεση που παράγεται από την οπίσθια ροή του μέσου και η βαρύτητα του ίδιου του δίσκου βαλβίδας θα προκαλέσει την περιστροφή του δίσκου της βαλβίδας προς την αντίθετη κατεύθυνση και ταιριάζει σφιχτά στο κάθισμα της βαλβίδας, κόβοντας έτσι το κανάλι παλινδρόμησης του μέσου, εμποδίζοντας το πίσω ροή του μέσου και εξασφαλίζοντας ότι το μέσο στο σύστημα του αγωγού διατηρεί πάντοτε τη ροή ενός μελλοντικού.

Τεχνικές παραμέτρους

Σχέδιο	Εύρος παραμέτρων
Ονομαστική διαμέτρου	DN25 - DN600 (μεγαλύτερες ή μικρότερες διαμέτρους μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές ανάγκες των πελατών)
Ονομαστική πίεση	PN1.0MPA - PN1.6MPA (ορισμένα ειδικά μοντέλα μπορούν να αντέξουν υψηλότερη πίεση)
Ισχύουσα θερμοκρασία	-10 ℃ - 80 ℃ (ανάλογα με το υλικό από χυτοσίδηρο και το υλικό σφράγισης, η ισχύουσα περιοχή θερμοκρασίας ποικίλλει)
Εφαρμόσιμο μέσο	Το νερό, τα λύματα, το θαλασσινό νερό, το οξύ και το αλκαλικό διάλυμα (ανάλογα με την επιλογή του υλικού για προσαρμογή σε διαφορετικά διαβρωτικά μέσα), τα τρόφιμα και τα ποτά (όταν χρησιμοποιείτε υλικά ποιότητας τροφίμων) κ.λπ.
Υλικό σώματος βαλβίδας	Γκρι χυτοσίδηρο, όρμονο σίδερο
Υλικό δίσκου βαλβίδων	Χυτοσίδηρος (συνηθισμένη ή αντι-διάβρωση), ανοξείδωτος χάλυβα (για ειδικές συνθήκες εργασίας)
Υλικό στελέχους βαλβίδας	Από ανοξείδωτο χάλυβα
Υλικό ελατηρίου (αν υπάρχει)	Από ανοξείδωτο χάλυβα
Τύπος σφράγισης	Σφραγίδα από καουτσούκ (κατάλληλη για γενικά μέσα, καλή απόδοση σφράγισης), μεταλλική σφραγίδα (κατάλληλη για υψηλή θερμοκρασία, υψηλή πίεση ή ειδικά μέσα, ισχυρή αντίσταση σε υψηλή θερμοκρασία και υψηλή πίεση)
Μέθοδος σύνδεσης	Τύπος δισκίου
Πρότυπο	Ο σχεδιασμός, η κατασκευή και οι δοκιμές πραγματοποιούνται σύμφωνα με τα σχετικά εγχώρια πρότυπα όπως η GB, η HG και ορισμένα διεθνή πρότυπα όπως τα πρότυπα ISO

Cast Iron Butterfly Check Valve
