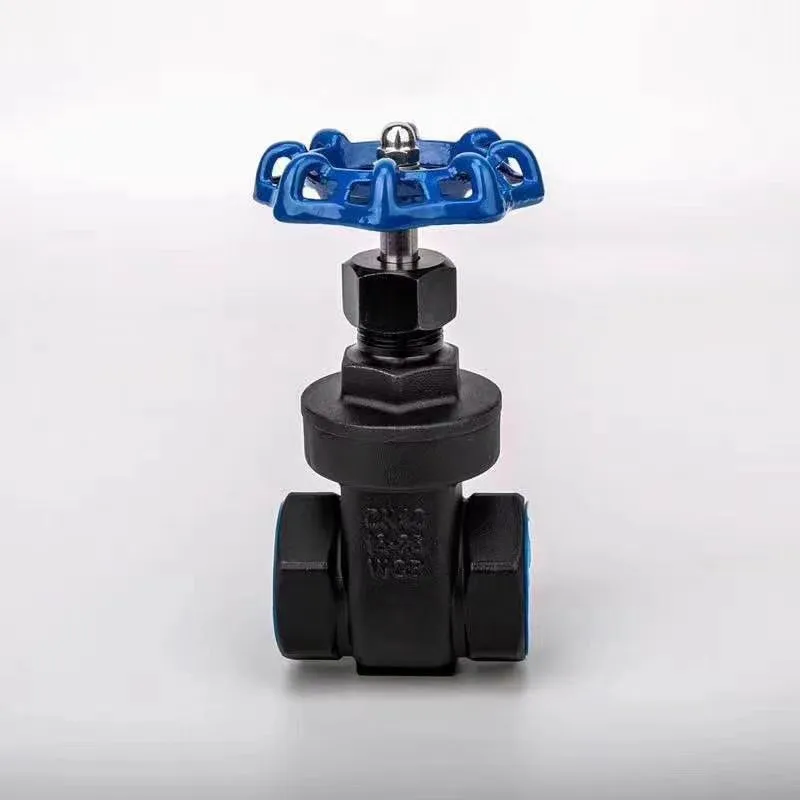

Ποιες είναι οι δομές των βαλβίδων πύλης;

Σε συστήματα βιομηχανικών αγωγών,βαλβίδες πύληςείναι ένας τύπος βαλβίδας που χρησιμοποιείται πολύ συχνά, που χρησιμοποιείται κυρίως για την επίτευξη πλήρους ανοικτού ή πλήρους κλειστού ελέγχου του μέσου που βρίσκεται σε εξέλιξη. Σε σύγκριση με άλλους τύπους βαλβίδων, οι βαλβίδες πύλης έχουν πλεονεκτήματα όπως η αντοχή σε μικρή ροή, η καλή απόδοση σφράγισης και η μακρά διάρκεια ζωής. Για τους σχεδιαστές μηχανικών και τους διαχειριστές αγορών, η κατανόηση των κύριων δομικών στοιχείων των βαλβίδων πύλης θα βοηθήσει στην επιλογή και την αξιολόγηση της απόδοσης των προϊόντων με μεγαλύτερη ακρίβεια.

Παρακάτω, θα αναλύσουμε τα βασικά συστατικά μιας τυποποιημένης βαλβίδας πύλης από μια δομική προοπτική.

1.

Το σώμα της βαλβίδας είναι η κύρια δομή της βαλβίδας πύλης, η οποία χρησιμοποιείται για να αντέξει τη μεσαία πίεση και να συνδέσει τους αγωγούς ανάντη και κατάντη. Σύμφωνα με διαφορετικές συνθήκες εργασίας, τα κοινά υλικά του σώματος της βαλβίδας περιλαμβάνουν χυτοσίδηρο, χυτοσίδηρο, ανοξείδωτο χάλυβα κλπ. Η δομή σχεδιασμού του καθορίζει την ικανότητα που φέρει πίεση και την αντίσταση στη διάβρωση της βαλβίδας.

2. Κάλυμμα βαλβίδας

Το κάλυμμα της βαλβίδας είναι εγκατεστημένο πάνω από το σώμα της βαλβίδας, κυρίως για τη σφράγιση και την προστασία της εσωτερικής δομής. Προκειμένου να διευκολυνθεί η επιθεώρηση και η συντήρηση, το κάλυμμα βαλβίδας ορισμένων μεγάλων βαλβίδων πύλης υιοθετεί ένα βιδωτό σχέδιο σύνδεσης και είναι εξοπλισμένο με φλάντζες σφράγισης ή μεταλλικούς δακτυλίους για σφράγιση.

3 Πύλη

Η πύλη είναι το συστατικό πυρήνα για να επιτευχθεί η δράση του διακόπτη. Κόβει ή συνδέει το υγρό μετακινώντας προς τα πάνω και προς τα κάτω. Υπάρχουν πολλές μορφές πύλων, όπως η μονή πύλη, η διπλή πύλη, η πύλη σφήνας, η παράλληλη πύλη κλπ. Διαφορετικές δομές είναι κατάλληλες για διαφορετικές πιέσεις και συνθήκες εργασίας. Οι πύλες σφήνας χρησιμοποιούνται συχνά σε περιβάλλοντα υψηλής πίεσης για να ενισχύσουν το αποτέλεσμα σφράγισης.

4.

Το στέλεχος της βαλβίδας συνδέει τον χειροκίνητο τροχό ή τον ενεργοποιητή με την πύλη και αποτελεί βασικό στοιχείο για τη μετάδοση της δύναμης ανοίγματος και κλεισίματος. Σύμφωνα με τις διαφορετικές δομικές μορφές, το στέλεχος της βαλβίδας χωρίζεται σε δύο τύπους: αυξανόμενος τύπος στελέχους και μη αυξανόμενο τύπο στελέχους. Η κατάσταση ανοίγματος και κλεισίματος της αυξανόμενης βαλβίδας στελέχους είναι καθαρή με μια ματιά, η οποία είναι βολική για παρατήρηση και συντήρηση. Η μη αυξανόμενη δομή στελέχους είναι πιο κατάλληλη για περιβάλλοντα εγκατάστασης με μικρούς χώρους.

5. Κουτί με στάσεις

Το κουτί γέμισης χρησιμοποιείται για να εμποδίσει το μέσο να διαρρεύσει κατά μήκος του στελέχους της βαλβίδας. Συνήθως γεμίζει με γραφίτη, PTFE ή άλλα υλικά σφράγισης και η σφραγίδα σχηματίζεται πατώντας τον αδένα. Υπό συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης, η επιλογή της συσκευασίας έχει μεγαλύτερο αντίκτυπο στη συνολική απόδοση σφράγισης, η οποία αποτελεί σημαντικό μέρος της διαδικασίας προμηθειών που δεν μπορεί να αγνοηθεί.

6, Handwheel ή Drive Device

Το Handwheel είναι μια κοινή μέθοδος οδήγησης για τις βαλβίδες χειροκίνητης πύλης και είναι εύκολο να λειτουργήσει. Για βαλβίδες πύλης μεγάλου διαμετρήματος ή υψηλής πίεσης, οι ηλεκτρικές, πνευματικές ή υδραυλικές ενεργοποιητές είναι συνήθως εξοπλισμένοι για να επιτευχθούν λειτουργίες τηλεχειριστηρίου ή αυτόματου ελέγχου. Η επιλογή της λειτουργίας οδήγησης πρέπει να καθορίζεται σύμφωνα με τις πραγματικές απαιτήσεις μηχανικής.

7. Ζεύγος στεγανοποίησης

Το ζεύγος στεγανοποίησης αποτελείται από την πύλη και το κάθισμα της βαλβίδας, το οποίο είναι η περιοχή κλειδιού για να εξασφαλιστεί η απόδοση σφράγισης της βαλβίδας. Τα ζεύγη στεγανοποίησης υψηλής απόδοσης μπορούν να αντέξουν συχνές δράσεις ανοίγματος και κλεισίματος και να διατηρούν σταθερή σφράγιση σε σκληρά περιβάλλοντα όπως η υψηλή πίεση και η διάβρωση. Τα προϊόντα υψηλής ποιότητας είναι συνήθως κατασκευασμένα από τσιμεντοειδές καρβίδιο ή υλικά ανθεκτικών σε κράμα.

8. Οδηγός δομή

Προκειμένου να διασφαλιστεί η σταθερή λειτουργία της πύλης κατά τη διάρκεια της διαδικασίας ανοίγματος και κλεισίματος, μερικά Gέφαγα βαλβίδεςείναι εξοπλισμένα με αυλακώσεις οδηγών ή καρφίτσες καθοδήγησης. Αυτός ο δομικός σχεδιασμός μπορεί να αποτρέψει αποτελεσματικά την πύλη να εκτρέψει ή να κολλήσει και είναι ιδιαίτερα κατάλληλη για περιβάλλοντα εργασίας με υψηλά ποσοστά ροής ή στερεά σωματίδια.

Κατανόηση της δομής τουβαλβίδα πύληςΌχι μόνο βοηθά στην επιλογή του σωστού μοντέλου, αλλά και βελτιώνει την αποτελεσματικότητα και μειώνει το ποσοστό αποτυχίας σε μεταγενέστερη συντήρηση και αναθεώρηση. Για τους αγοραστές, οι αγορές δεν μπορούν να γίνουν με βάση μόνο την τιμή, καθώς και τα υλικά, η δομή, η απόδοση σφράγισης και οι τεχνικές δυνατότητες προμηθευτών πρέπει να θεωρούνται συνολικά.
