Πόσους τύπους βαλβίδων ελέγχου γνωρίζετε？

Πόσους τύπουςΒαλβίδες ελέγχουΞέρετε？

Οι βαλβίδες ελέγχου, επίσης γνωστές ως βαλβίδες μονής κατεύθυνσης, χρησιμοποιούνται για την πρόληψη της μέσης πίσω ροής και χρησιμοποιούνται ευρέως σε πολλά βιομηχανικά και πολιτικά συστήματα, με μεγάλη ποικιλία τύπων.

Διαιρεμένη με δομή, οι κοινοί τύποι περιλαμβάνουν ανελκυστήραΒαλβίδες ελέγχου. Ο δίσκος βαλβίδας του ολισθαίνει κατά μήκος της κατακόρυφης κεντρικής γραμμής του σώματος της βαλβίδας και είναι γενικά εγκατεστημένος σε οριζόντιους αγωγούς. Αυτός ο τύπος βαλβίδας ελέγχου έχει μια απλή δομή και καλή απόδοση σφράγισης, αλλά έχει υψηλή αντίσταση υγρού και είναι κατάλληλη για χαμηλό ρυθμό ροής και εφαρμογές μικρής διαμέτρου. Για παράδειγμα, χρησιμοποιείται συνήθως στην έξοδο ορισμένων μικρών αντλιών νερού για να αποφευχθεί η ρέος του νερού πίσω στην αντλία.

Οι βαλβίδες ελέγχου Swing είναι επίσης ένας κοινός τύπος. Ο δίσκος βαλβίδας περιστρέφεται γύρω από τον άξονα του καναλιού καθίσματος της βαλβίδας και μπορεί να εγκατασταθεί σε οριζόντιους και κατακόρυφους αγωγούς. Έχει χαμηλή αντοχή στο υγρό και ελαφρώς κατώτερη απόδοση σφράγισης σε σύγκριση με τον τύπο ανύψωσης, αλλά μπορεί να εφαρμοστεί σε συνθήκες εργασίας με μεγαλύτερες διαμέτρους και υψηλότερους ρυθμούς ροής. Οι βαλβίδες περιστροφικής επιταγής εμφανίζονται συχνά σε μεγάλα συστήματα παροχής νερού και πετροχημικούς αγωγούς για να εξασφαλιστεί μονόδρομη ροή του μέσου.

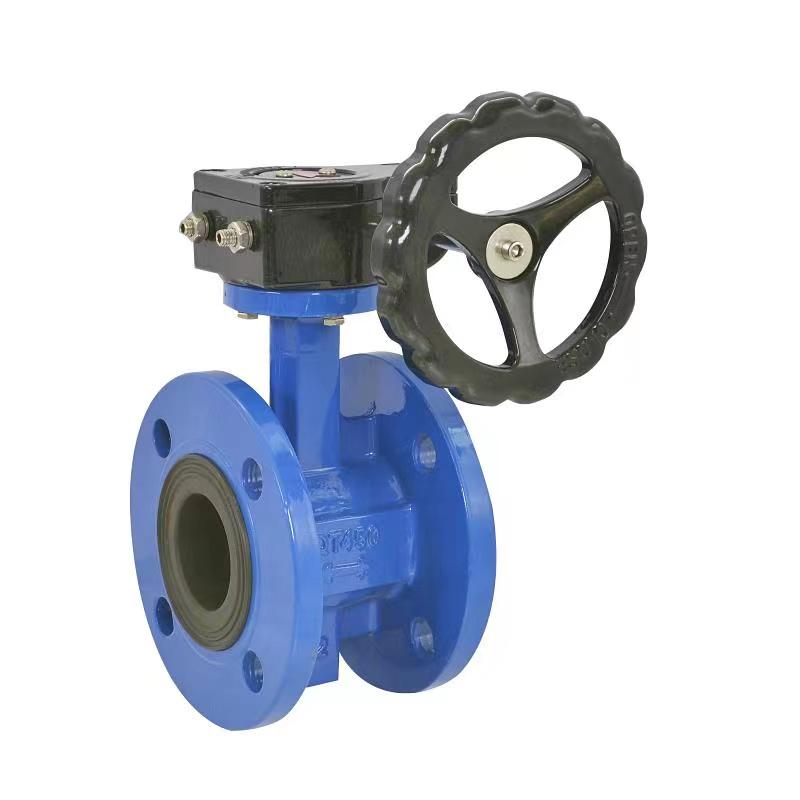

Η δομή της βαλβίδας ελέγχου πεταλούδας είναι παρόμοια με μια βαλβίδα πεταλούδας, με τον δίσκο βαλβίδας να περιστρέφεται γύρω από έναν σταθερό άξονα. Είναι μικρό σε μέγεθος, ελαφρύ σε βάρος, εύκολο στην εγκατάσταση και έχει χαμηλή αντοχή στο υγρό, αλλά η απόδοση σφράγισης είναι μέση. Χρησιμοποιείται συνήθως σε συστήματα αγωγών με χαμηλές απαιτήσεις σφράγισης και περιορισμένο χώρο, όπως αγωγοί εξαερισμού σε ορισμένα κτίρια, για να αποφευχθεί η πίσω ροή αέρα.

Υπάρχει επίσης μια βαλβίδα ελέγχου διαφράγματος που βασίζεται στην παραμόρφωση του διαφράγματος για τον έλεγχο του ανοίγματος και του κλεισίματος της βαλβίδας. Αυτός ο τύπος βαλβίδας ελέγχου έχει μια απλή δομή, αξιόπιστη σφράγιση και χαμηλές απαιτήσεις για την καθαριότητα του μέσου. Είναι κατάλληλο για υγρά μέσα που περιέχουν στερεά σωματίδια ή ίνες. Σε ορισμένους αγωγούς συστήματος επεξεργασίας λυμάτων, διάφραγμαΒαλβίδες ελέγχουμπορεί να αποτρέψει αποτελεσματικά την πίσω ροή λυμάτων και να προστατεύσει την κανονική λειτουργία του εξοπλισμού.

Επιπλέον, σύμφωνα με διαφορετικές μεθόδους σύνδεσης, οι βαλβίδες ελέγχου μπορούν να χωριστούν σε συνδέσεις φλάντζας, συνδέσεις με σπείρωμα, συγκολλημένες συνδέσεις και άλλους τύπους για να ικανοποιήσουν τις απαιτήσεις εγκατάστασης διαφορετικών συστημάτων αγωγών. Διαφορετικοί τύποι βαλβίδων ελέγχου έχουν τα δικά τους χαρακτηριστικά και σε πρακτικές εφαρμογές, πρέπει να επιλεγούν εύλογα βασισμένα σε παράγοντες όπως οι μεσαίες ιδιότητες, η πίεση εργασίας και η θέση εγκατάστασης για να διασφαλιστεί ότι η βαλβίδα ελέγχου παίζει καλό ρόλο στην πρόληψη της μέσης πίσω ροής.
